MARQUAGES:
          R. Mun 4322  X ou O . HMG 19kg. Le marquage suivi d'une croix ( X )signifie que la munition est prévue pour des températures variant de - 5° à + 50°. Celui suivi d'un rond (O) est prévu pour des températures comprises entre - 40° et +20°. Ce sont bien entendu des températures optimales pour l'utilisation de ces munitions.

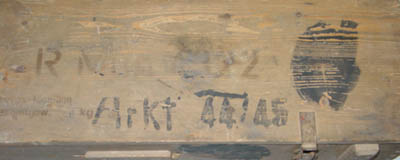

         marquages sur la caisse
                      Raketten Munition 4322




Marquages -40° +20°               Marquages -5° +50°
   Munition -40°/+20°                             Munition -5°/+50°


Variante de marquage


Autre marquage observé pour grand froid

Etiquette              Etiquette
Etiquettes pour 2 roquettes antichar ( Raketten Panzerbüchse Granaten)

                  Etiquette

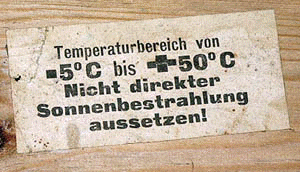

Etiquettes spécifiant la température optimale

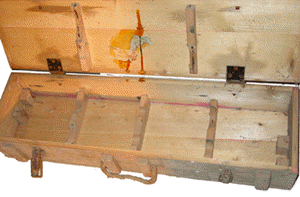

Vue intérieure
Râteliers intérieurs

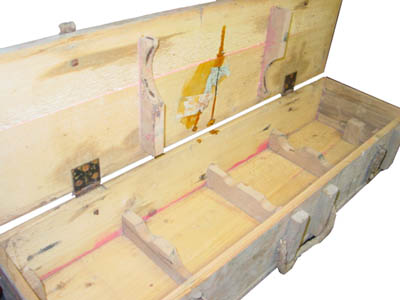

vue intérieure des râteliers


Détail d'ensemble des râteliers

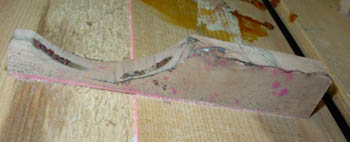

râtelier du couvercle


cale de queues

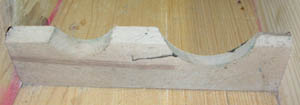

Râteliers  support de queues et ogives

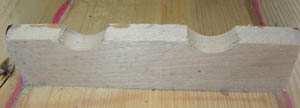

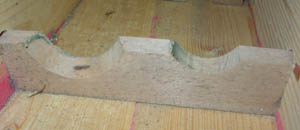

râtelier intermédiaire



Roquette de Panzerschreck (RP 54)


Marquages sur la queue de propulsion



Autres vues de la caisse avec ses munitions






Modèle peu courant peint en Feldgrau

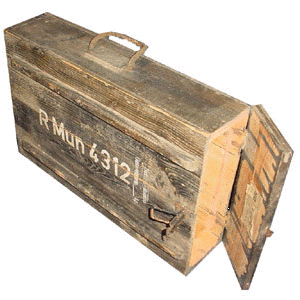

Caisse de Pupchen
Variante de caisse pour 3 roquettes de Püpchen

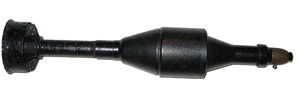

Roquette de Püpchen
Roquette de Püpchen


Photo d'une caisse de Püpchen devant l'arme


Utilisation d'un Püpchen

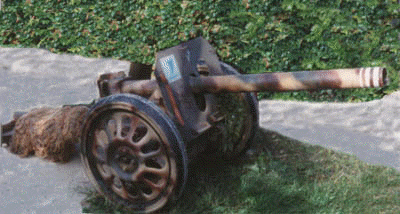

Vue d'un Püpchen; la mise à feu se faisait par percussion
et non électrique comme pour le Panzersckrek.

           La munition pour le Püpchen était d'aspect identique mais plus courte. Le numéro de la munition est alors 4312 au lieu de 4322 pour le RP 54. A noter qu'il a existé une claie de portage en bois pour  5 roquettes, peu observée sur des photos d'époque.

Ratelier roquettes             remorque pour tracter les Panzerschreck
Claie de portage et remorque avec 6 tubes et des caisses


Rare photo montrant la claie de portage pour roquettes


Pièce de Panzerschreck


Servants de Panzerschreck
Notez la caisse au second plan


Scan du manuel d'emploi du Panzerschreck d'origine
