MARQUAGES:
          5 cm Pz.Gr.Patr. 39 - Patr.Pak.38

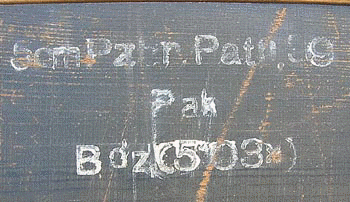

Marquages sur la caisse



Etiquette pour 4 obus perforants

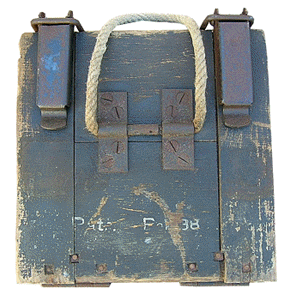

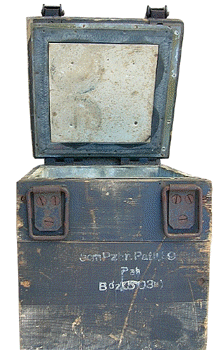

Autre vue de dessus et du couvercle

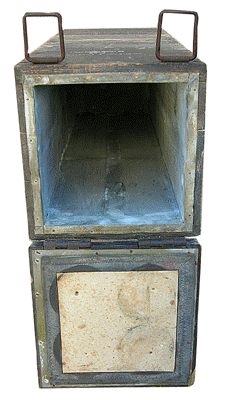

Détail des charnières et de l'intérieur (sans ses cloisons)

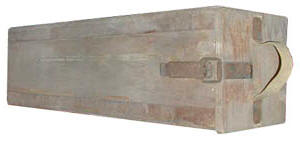

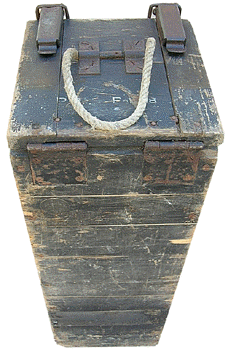

Vue latérale



Poignée du dessous

          Une variante probablement fin de guerre consiste en une élaboration très simplifiée de cette caisse en bois. De ce fait, il n'y a qu'une poignée en corde ou sangle, un seul crochet de fermeture et les cotés sont simplement cloués (et non agencés du type mortaise tel que fait habituellement). Les dimensions sont également un peu plus réduites (18,5 x 18,5 x 64).

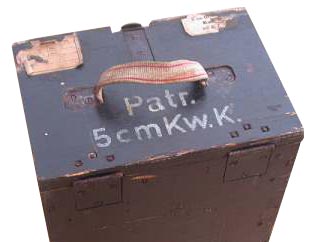

Variantes de caisses simplifiées pour 4 obus de 5 cm Kw.K.39

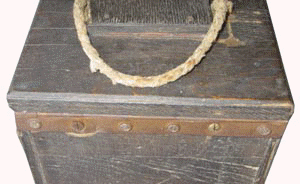

Détail de la charnière

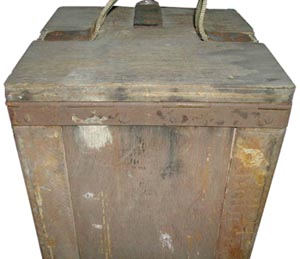

Faces arrière et avant d'un modèle similaire

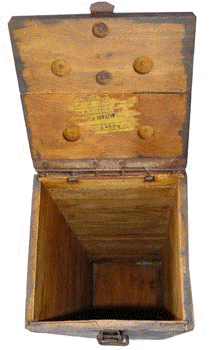

Vues du couvercle et de l'intérieur


Autre vue intérieure et marquage du couvercle

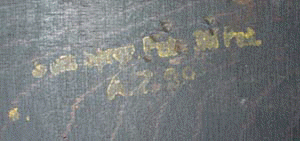

Marquages " 5 cm Sprgr. Pat.39..."

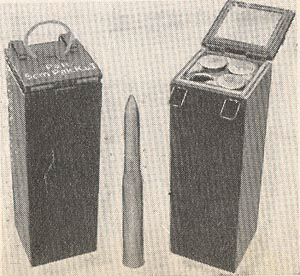

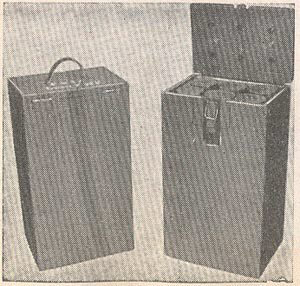

Scan d'un document d'origine et variante pour 6 obus


                   Obus de 5cm                                 Obus de 5cm
         Obus perforant/explosif et avec ogive au tungstène



Récupération de la caisse pour des obus de s.10cm K.18


pièce de Pak38
Parachutistes en position avec un Pak.38


Canon de Pak38        canon de 5cm Pak38
5 cm Pak.38 à El Alamein



Tireur de Panzer 3 récupérant des munitions.
Notez  la caisse pour 4 obus  derrière celles pour 6 obus.
